Arquitectura del Equilibrio de Masas: El proceso de obtencion de arena diagrama de flujo de procesos
Un plano de ingeniería no tolera la improvisación. Durante la auditoría de una planta de agregados en Colombia este Mayo 2026, la línea de producción estaba completamente paralizada. El operador culpó a la trituradora de impacto de eje vertical (VSI), pero la física demostró lo contrario. Estaban inyectando rocas de 70 mm en una cámara diseñada estrictamente para 45 mm, destrozando el rotor en días. Un proceso de obtencion de arena diagrama de flujo de procesos no es simplemente una lista de máquinas conectadas por cintas transportadoras; es un ecosistema interdependiente. Si la trituración primaria y secundaria fallan en controlar la granulometría, el núcleo de formación de arena colapsará, aniquilando la velocidad de recuperación del capital del proyecto.
Fractura Primaria: Anclando el Volumen del Sistema
Fractura Primaria: Anclando el Volumen del Sistema
La mandíbula principal establece el pulso operativo. Si se bloquea, toda la planta muere de inanición.
El diagrama de flujo inicia en el frente de la cantera. La roca bruta, a menudo superando el medio metro de diámetro, posee una energía cinética masiva que debe ser domesticada. La trituradora de mandíbula PEW860 asume este castigo brutal. Con una capacidad para procesar hasta 500 toneladas por hora y aceptar bloques de 720 mm, esta máquina absorbe los picos de sobrecarga provenientes de los camiones volquete.
La función de la mandíbula no es hacer arena; es garantizar que la etapa secundaria no se asfixie. Al reducir la roca a un perfil manejable, previene los “puentes de material” en las tolvas posteriores. Sincronizar un alimentador vibratorio (como el TSW1139) para mantener una alimentación constante a la mandíbula estabiliza la carga de amperios del motor de 132 kW, estableciendo un flujo volumétrico inquebrantable.
Trituración Secundaria: La Puerta de Entrada a la VSI
El error más costoso en la arquitectura de arena manufacturada es alimentar rocas sobredimensionadas directamente a la máquina moldeadora. Para proteger el rotor VSI, la etapa secundaria debe operar en un circuito cerrado implacable. Un cono hidráulico multicilindro HPT300, impulsado por 250 kW, asume esta responsabilidad estructural.
Operando bajo una cinemática de compresión laminada, el cono fractura la roca y la envía a una criba vibratoria. La criba actúa como el portero definitivo: garantiza una salida estricta menor a 45 mm. Esta sincronización elimina el riesgo de que rocas masivas destrocen los bloques de impacto de carburo de tungsteno en la siguiente fase. Si ignora esta disciplina de circuito cerrado, su gasto por turno se disparará debido a la sustitución prematura de piezas de desgaste.
Matriz de Sincronización para Arena Manufacturada
Un diagrama de flujo es una teoría hasta que se respalda con límites volumétricos de hardware exactos.
| Etapa del Proceso | Modelo Recomendado | Capacidad (tph) | Potencia (kW) | Misión Arquitectónica |
|---|---|---|---|---|
| Trituración Primaria | PEW860 Mandíbula | 200-500 | 132 | Reducción de roca bruta (<720mm) |
| Trituración Secundaria | HPT300 Cono | 110-440 | 250 | Control estricto de tamaño (<45mm) |
| Moldeado de Arena (VSI) | VSI6X1150 | 344-663 | 500 (250×2) | Eliminación de lajosidad (0-5mm) |
| Lavado y Purificación | XSD3220 Rueda | 60-150 | 15 | Extracción de limo para normativas |
La integración de la VSI6X1150 como el núcleo del sistema requiere una potencia de 500 kW. Si la etapa de cono HPT300 anterior se ahoga, la VSI operará en vacío, lo que destruye el lecho protector de roca interna y acelera el desgaste del rotor de la máquina de arena.
Planta de Arena 400TPH: Tolerancias Cinemáticas de Flujo
- Límite de Carga Circulante (Cono): 20-25% para evitar el ahogo
- Alimentación Máxima a VSI: Estrictamente inferior a 45 mm
- Relación de Cascada (Bypass VSI): Ajustada al 30% para optimizar forma
- Índice de Lajosidad Final: Mantenido por debajo del 8%
- Tasa de Reciclaje de Agua (Lavado): 90% con recuperación de finos
Índice Técnico: LH-PROCESO DE OBTENCION DE ARENA DIAGRAMA DE FLUJO DE PROCESOS-MAY/2026-Ref-#91834
El Núcleo VSI y el Lavado Final (XSD)
El corazón del diagrama de flujo es la trituradora VSI6X. Operando con motores duales de 250 kW, utiliza la cinemática de “piedra contra piedra”. La roca es acelerada a más de 70 metros por segundo y expulsada contra un lecho de roca estacionario. Esta violenta colisión corta los bordes afilados y elimina las microgrietas inherentes a la roca triturada por compresión, produciendo arena manufacturada de 0-5 mm con una geometría cúbica perfecta.

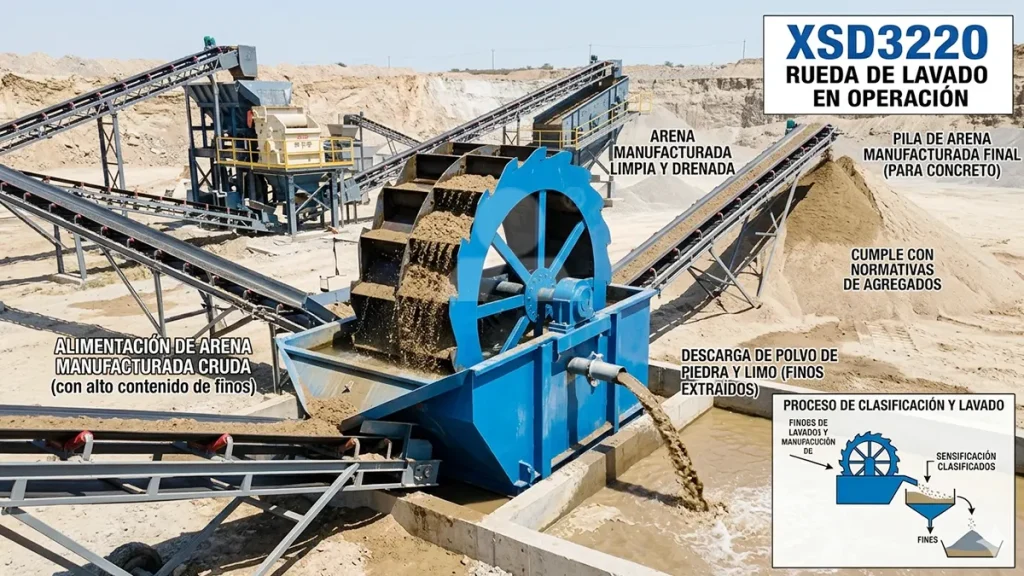

Sin embargo, la arena recién triturada contiene un exceso de polvo de roca. El lavado final define la aprobación del cliente estructural. Desplegar una lavadora de arena de rueda XSD3220 elimina las partículas de limo no deseadas. Al recuperar agua e integrar sistemas de captura de arena fina, el diagrama de flujo logra un circuito ecológico sin descargas tóxicas, consolidando el ciclo de amortización del hardware en un mercado altamente regulado.
Sincronice el Flujo para Asegurar la Amortización
Construir una planta de agregados ignorando la sincronización volumétrica es un desastre predecible. Si su proceso de obtencion de arena diagrama de flujo de procesos carece de cribado en circuito cerrado o somete a la VSI a rocas de gran tamaño, su gasto por turno se disparará debido a reparaciones catastróficas del rotor. El próximo mes, si continúa operando con cuellos de botella no resueltos, la mala calidad de su arena será rechazada por las plantas de concreto, paralizando su velocidad de recuperación del capital. Ancle sus mandíbulas, cierre sus circuitos y deje que la física del sistema trabaje a su favor.
